Устройство еврокуба 1000 литров: каркас, поддон и среда

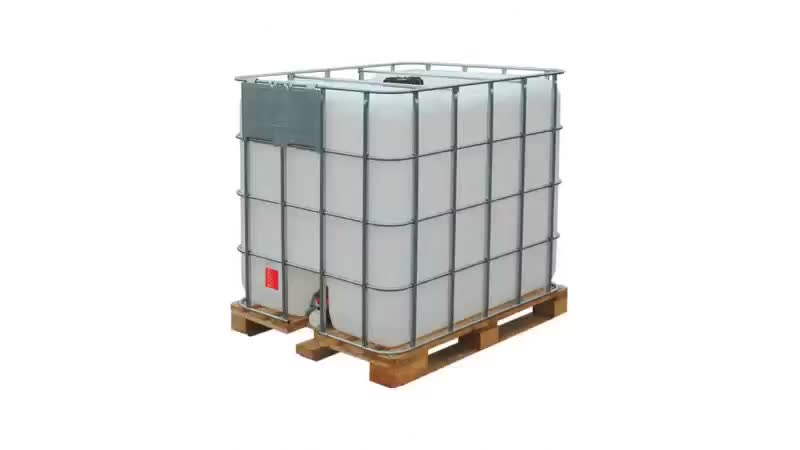

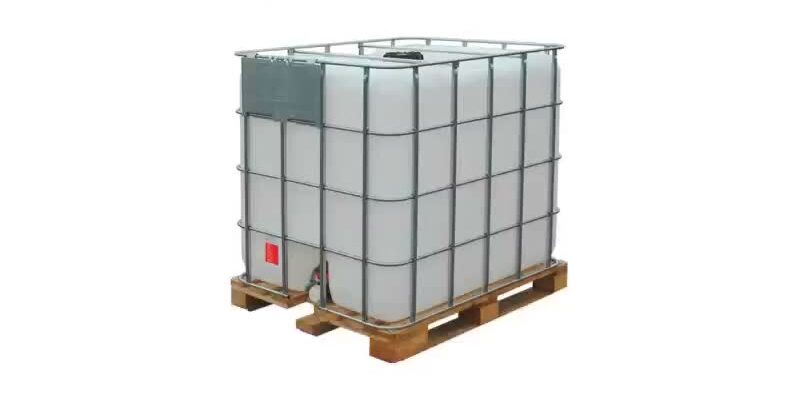

Сегодня затронем тему, которую на площадке часто сводят к слову «куб». Еврокуб на 1000 литров выглядит как пластиковый бак в клетке. По сути это составной контейнер: емкость из полиэтилена низкого давления, металлическая обрешетка и поддон держат груз только вместе. Отдельно колба не тара.
Меня зовут Дмитрий, я работаю с промышленной тарой в Москве. Протечка почти никогда не начинается «из-за плохого пластика». Она выходит на стыке колбы, каркаса и крана.
Почему колба без обрешетки уже не контейнер
Внутреннюю емкость выдувают из полиэтилена низкого давления. Материал спокоен к воде, многим солям, ряду кислот и щелочей, если концентрация совпадает с таблицей стойкости партии. Дело в том, что стенка держит давление жидкости, а не удар вил и не вес верхнего яруса. Обрешетка из оцинкованных труб принимает штабелирование, рывок фуры и точечный удар.
Рекомендации ООН это закрепляют. По Типовым правилам, редакция 23, пункт 6.5.5.4.2, внутренняя емкость составного IBC не предназначена для удержания вещества без наружной оболочки. Код 31HA1 — жидкость, жесткая пластмассовая колба, стальная клетка.
По ГОСТ Р 53210-2008, пункт 1, вместимость комбинированного контейнера — от 0,45 до 1,5 м3: тысячелитровая кубовая бочка в эту вилку входит. Допустим, с куба сняли помятую обрешетку и оставили колбу на полу. Через неделю бок уходит наружу, горловина ведет крышку, у крана появляется нитка. Внутри была вода. Ломается геометрия, не химия пластика.
Поддон задает, где конструкция сдаст первой
Под еврокуб ставят деревянный, пластиковый, металлический или комбинированный поддон. Все четыре принимают вилы с четырех сторон и ломаются по-разному. Дерево гасит удар и гниет от конденсата. Металл держит кромку вил, но ржавеет в кислотном тумане. Пластик не корродирует и ползет на неровной плите, если куб месяцами стоит полным.
Соответственно, поддон выбирают по сценарию отказа. На первом этапе в подборе тары мы обычно смотрим не на литраж, а на то, чем куб будут двигать и где он простоит. Размокшая доска проседает, вилы бьют в днище колбы. После удара течет не шов емкости, а кран: корпус ушел на миллиметры, седло уже не садится.
Как правило, полимер колбы цел. По ГОСТ Р 53210-2008, пункты 5.7.4 и 5.7.5, материал обязан держать старение и ультрафиолет, а бывшее в употреблении сырье, кроме отходов производства, в емкость не пускают. Поддон стандарт описывает отдельно.
Какую жидкость держит бак, а какую — только кран
Полиэтилен низкого давления закрывает питьевую и техническую воду, часть пищевых сред при допуске, масла, ряд кислот и щелочей. Он не закрывает легковоспламеняющиеся нефтепродукты без отдельного допуска и среды, которые берут уплотнение крана. Уплотнение часто из другого полимера. Колба молчит, кран потеет по штоку — обычная картина после растворителя, который «по таблице» можно лить в ПНД.
Для опасного груза этого мало. По Типовым правилам ООН, пункт 4.1.1.15, срок перевозки опасного вещества в составном IBC с пластмассовой внутренней емкостью — пять лет с даты изготовления сосуда, если компетентный орган не сказал иначе. Дата идет по колбе, не по новой обрешетке. Пищевой контур еще короче: нужен допуск на контакт с продуктом. Б/у емкость после химии в пищевую цепь не возвращают промывкой.
Еврокуб перестает быть баком в тот момент, когда его начинают двигать. Дальше держит не литраж, а то, садится ли кран в то же седло, в которое его ставили на заводе.
Вместо заключения
Сколько литров в стандартном еврокубе?
Номинал складов — 1000 литров. ГОСТ Р 53210-2008 задает вилку от 0,45 до 1,5 кубометра, поэтому тысяча — ходовой типоразмер IBC.
Можно ли хранить жидкость в колбе без обрешетки?
Для IBC наружная оболочка входит в определение тары: без нее емкость не считается контейнером ни по Рекомендациям ООН, ни по ГОСТ Р 53210-2008.
Какой поддон брать, если куб каждый день снимают вилами?
На сыром бетоне металлический или комбинированный поддон обычно переживает деревянный.
Подходит ли еврокуб для кислоты и для пищи?
Решение дают таблица стойкости партии, уплотнение крана и, для пищи, санитарный допуск. Для опасного груза смотрят маркировку 31HA1 и дату изготовления колбы.
